Opel Kadett LCD

"neue Version"

"alte Version"

Defekte LCD Anzeige vom Opel Kadett E GSi

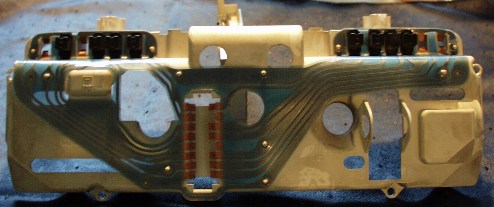

Platine für Kontrollleuchten mit Gehäuserückteil

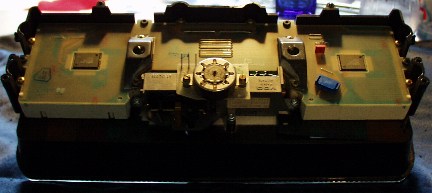

LCD Segmente mit Steuerplatine und Gehäusevorderteil

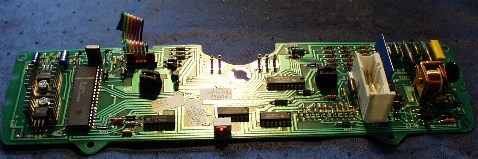

Hauptplatine

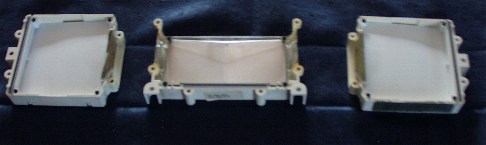

LCD Segmente mit Lichtleiterplatten

"Farbplatte" für linke Multianzeige ( insgesamt 3 St.)

Multistecker Kontrollleuchten -  X9 (16 pol.)

Pin	Funktion		Farbe
1	Blinkleuchte rechts H 12/R	U6.11	Schwarz-grün
2
3	Schalter Feststellbremse S 13	S13	Braun-schwarz
4
5	Kontrollleuchte Motor	U6.27	Schwarz
6
7
8
9	Zündschloss S1/Kl. 15 – Zündung		Schwarz
10
11
12	Kontrollleuchte Anhänger, Blinkgeber Kl 49C	U6.15	Schwarz
13	Schalter-Licht S 2.1/Kl. 56	U6.7	Weiß-gelb
14	Fernlicht Kl. 56A	U6.9	Weiß
15	Masse		Braun
16	Blinkleuchte links H 13/L	U6.10	Schwarz-weiß

Stecker für die Ansteuerung des LCD  X8 (26 pol.) / weiße Codierung

Pin	Funktion	Farbe
1	Ladekontrolle (Generator G2/Kl. D+)	Blau-weiß
2
3	Regelschalter Instrument R 11 gegen 16	Grau-grün
4	Geber Kraftstoffvorrat P 4	Blau-schwarz
5	Zündschloß S1 Kl 15 / Leuchten Display	Schwarz
6
7	Zündspule Kl.1 , Drehzahl	Grün
8
9	Masse	Braun
10	Masse	Braun
11	Masse	Braun
12	Geber, Öldruck (Poti P10 gegen Masse)	Blau-gelb
13
14
15	Zündschloß S1/Kl58 / +12V LCD-Module	Schwarz
16	Schalter-Licht S2.1/Kl.58 gegen 3
17	Geber-Wassertemperatur P5	Blau
18
19
20
21	Geber Wegstrecke P 14	Blau-rot
22	Schalter-Öldruck (SchalterS14 gegen Masse)	Blau-grün
23
24
25
26

Laut Opel: Roter Schalter am LCD U6 25: 1= 185/60 R14 82H und 175/70 R13 2= 185/65 R14
Vermutlich aber Umschaltung für Wegstreckenfrequenzgeber 127 à WSS 16IMP 125 à WSS 6IMP

Stromlaufplan Kadett LCD
